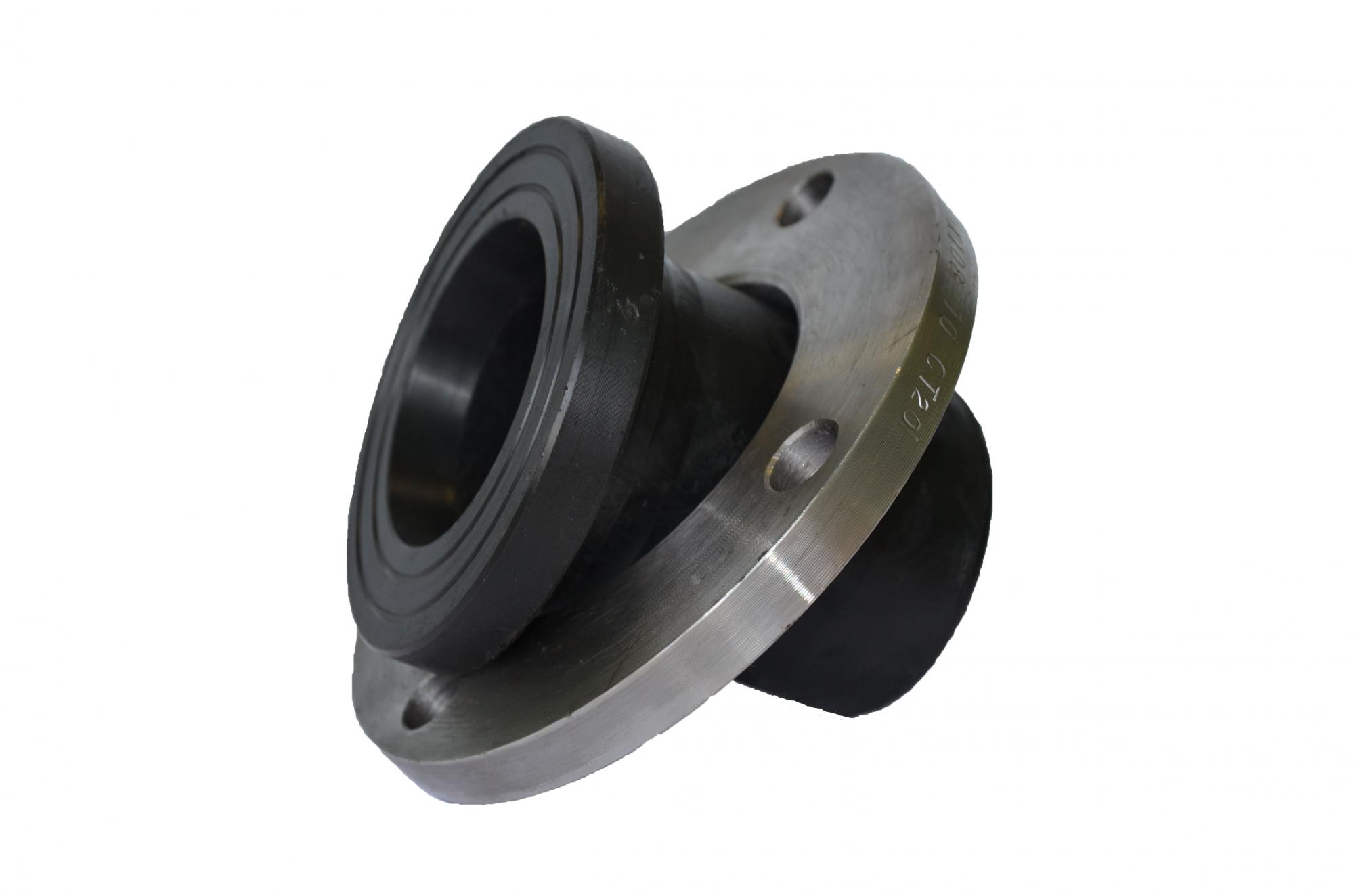

Фланец под ПЭ втулку
Преимущества и характерные особенности фланцев под полиэтиленовую втулку.
Фланцы под ПЭ втулки, играют центральную роль в интеграции различных материалов в системах трубопроводов, включая сочетание полимерных труб с металлическими элементами такими как сталь или чугун. Они незаменимы при установке разнообразного оборудования трубопроводов, обеспечивая герметичное соединение полиэтиленовых труб с задвижками, клапанами и другой арматуры. Такие фланцы обеспечивают важную функцию в многослойных системах трубопроводов, где требуется устойчивость к механическим воздействиям, присущим металлам, и одновременно — гибкость полимеров, что в совокупности способствует повышению надежности и безопасности всей системы.
Соединение полиэтиленовой трубы с фланцем производится через ПЭ втулку, которая предварительно приваривается к трубе. Эта втулка служит переходным элементом между мягким полимером и жестким фланцем, обеспечивая прочное и герметичное соединение, способное выдерживать значительные механические нагрузки и давление в трубопроводе.
Преимуществом таких фланцев является их высокая адаптируемость к различным типам труб и условиям эксплуатации. Использование стали при их изготовлении позволяет эксплуатировать фланцы в агрессивных средах и при высоких температурах, что делает их подходящими для промышленных предприятий, систем коммунального хозяйства и других объектов, где важна надежность соединения.

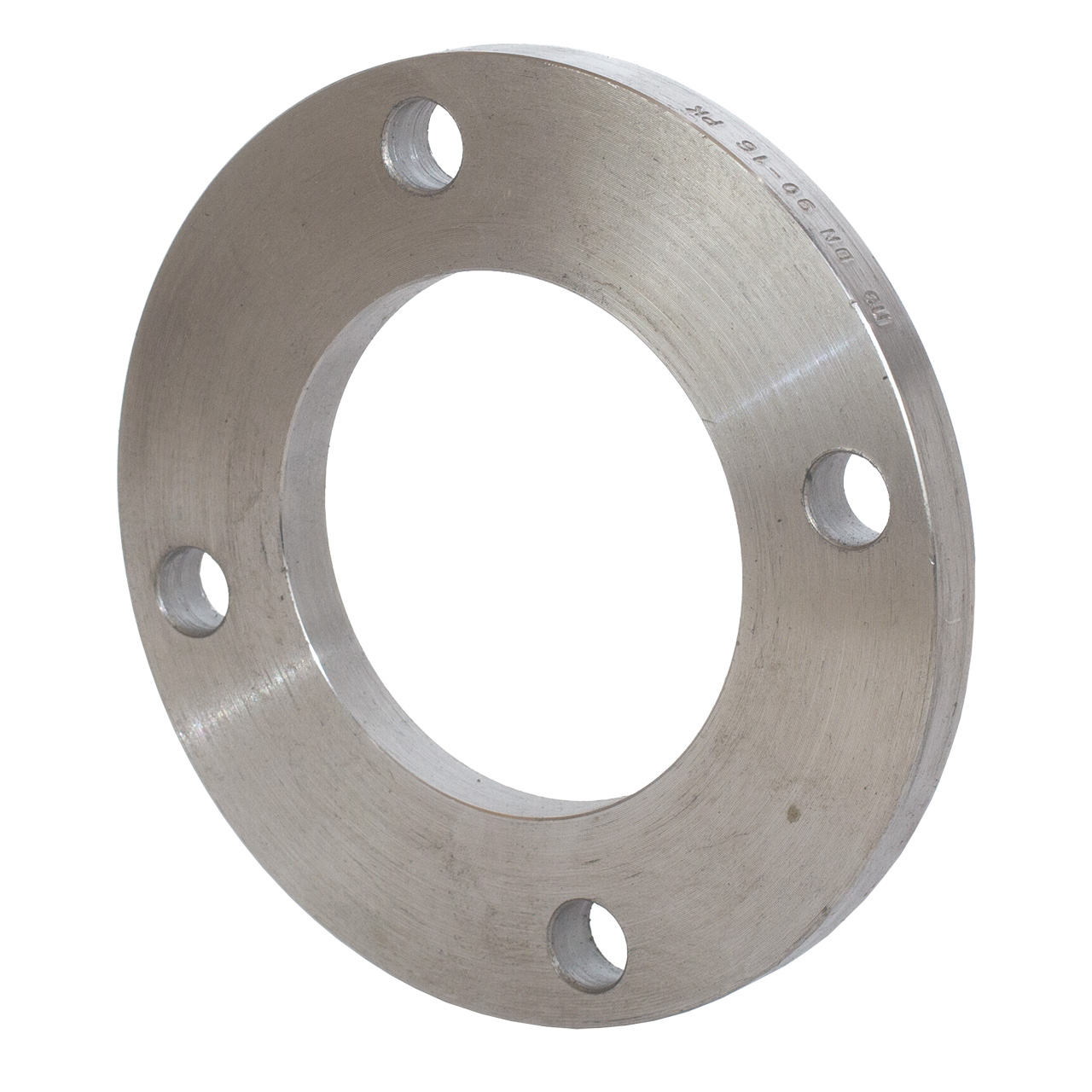

Данный фланец по сути является тем же фланцем типа 01 по ГОСТ 33259-2015, однако внутренний̆ диаметр такого фланца больше, чем у фланца, выполненного по ГОСТ 33259-2015, для того чтобы иметь возможность надеть его на полиэтиленовую втулку и соединить с трубой. Межцентровое расстояние, количество и диаметр отверстий фланцев для ПЭ труб идентично параметрам обычного плоского фланца по ГОСТ 33259-2015.
Наше дочернее предприятие ООО «Техкомплект» занимается производством данного вида фланцев. Обладая большими производственными мощностями, мы способны производить до 500 тонн фланцев в месяц, что позволяет оперативно реагировать на потребности заказчиков и поддерживать необходимый уровень запасов для своевременной отгрузки продукции.
Мы производим фланцы под ПЭ втулку согласно разработанному нами техническому условию (ТУ 3799-001-96950870-2013). Оно сочетает в себе все необходимые требований к такого рода продукции. Техническое условие служит важным руководством для обеспечения высокого стандарта качества и надежности фланцев, которые выпускаются с соблюдением строгих производственных норм. Такой подход позволяет нашей компании обеспечивать стабильность и эффективность производственного процесса, при этом предлагая продукцию, соответствующую ожиданиям клиентов на рынке. Клиенты, желающие ознакомиться с характеристиками и качеством фланцев, могут скачать и изучить техническое условие, что облегчает процесс выбора и заказа продукции.
Выбирая фланцы под ПЭ втулку от РусКон, клиенты получают продукт, изготовленный с учетом всех необходимых технических характеристик и потребностей современного рынка.
Таблица размеров по ТУ 3799-001-96950870-2013
Максимальное рабочее давление 1.0 MПa
|
Наименование |
Нар. ПНД трубы ДУ, мм |
Нар. диаметр D, мм |
Диаметр по болтовым отверстиям D1, мм |
Внутренний диаметр отверстия D0, мм |
Толщина фланца b, мм |
Количество отверстий n, шт |
Диаметр отверстий d, мм |
|
ПЭ 25 |
20 |
105 |
75 |
34 |
12 |
4 |
14 |
|
ПЭ 32 |
25 |
115 |
85 |
42 |
12 |
4 |
14 |
|
ПЭ 40 |
32 |
135 |
100 |
51 |
14 |
4 |
18 |
|
ПЭ 50 |
40 |
145 |
110 |
62 |
14 |
4 |
18 |
|
ПЭ 63 |
50 |
160 |
125 |
78 |
14 |
4 |
18 |
|
ПЭ 75 |
65 |
180 |
145 |
92 |
14 |
4 |
18 |
|
ПЭ 90 |
80 |
195 |
160 |
108 |
14 |
4 |
18 |
|
ПЭ 110 |
100 |
215 |
180 |
128 |
15 |
8 |
18 |
|
ПЭ 125 |
100 |
215 |
180 |
135 |
15 |
8 |
18 |
|
ПЭ 140 |
125 |
245 |
210 |
158 |
20 |
8 |
18 |
|
ПЭ 160 |
150 |
280 |
240 |
178 |
20 |
8 |
22 |
|
ПЭ 180 |
150 |
280 |
240 |
188 |
20 |
8 |
22 |
|
ПЭ 200 |
200 |
335 |
295 |
225 |
20 |
8 |
22 |
|
ПЭ 225 |
200 |
335 |
295 |
238 |
19-20 |
8 |
22 |
|
ПЭ 225эк |
200 |
335 |
295 |
238 |
17-18,7 |
8 |
22 |
|
ПЭ 250 |
250 |
390 |
350 |
273 |
22 |
12 |
22 |
|
ПЭ 280 |
250 |
390 |
350 |
294 |
22 |
12 |
22 |
|
ПЭ 315 |
300 |
440 |
400 |
338 |
22 |
12 |
22 |
|
ПЭ 355 |
350 |
500 |
460 |
376 |
22 |
16 |
22 |
|
ПЭ 400 |
400 |
565 |
515 |
430 |
25 |
16 |
26 |
|
ПЭ 450 |
450 |
670 |
620 |
517 |
25 |
20 |
26 |
|
ПЭ 500 |
500 |
670 |
620 |
533 |
25 |
20 |
26 |
|
ПЭ 560 |
600 |
780 |
725 |
618 |
30 |
20 |
30 |
|
ПЭ 630 |
600 |
780 |
725 |
645 |
30 |
20 |
30 |
|
ПЭ 710 |
700 |
895 |
840 |
740 |
32 |
24 |
30 |
|
ПЭ 800 |
800 |
1010 |
950 |
843 |
36 |
24 |
33 |
|
ПЭ 900 |
900 |
1110 |
1050 |
947 |
40 |
28 |
33 |
|
ПЭ 1000 |
1000 |
1220 |
1160 |
1050 |
40 |
28 |
33 |
Максимальное рабочее давление 1.6 МПа
|
Наименование |
Нар. ПНД трубы ДУ, мм |
Нар. диаметр D, мм |
Диаметр по болтовым отверстиям D1, мм |
Внутренний диаметр отверстия D0, мм |
Толщина фланца Ь, мм |
Количество отверстий n, шт |
Диаметр отверстий d, мм |
|
ПЭ 25 |
20 |
105 |
75 |
34 |
12 |
4 |
14 |
|
ПЭ 32 |
25 |
115 |
85 |
42 |
12 |
4 |
14 |
|
ПЭ 40 |
32 |
135 |
100 |
51 |
14 |
4 |
18 |
|
ПЭ 50 |
40 |
145 |
110 |
62 |
14 |
4 |
18 |
|
ПЭ 63 |
50 |
160 |
125 |
78 |
14 |
4 |
18 |
|
ПЭ 75 |
65 |
180 |
145 |
92 |
14 |
4 |
18 |
|
ПЭ 90 |
80 |
195 |
160 |
108 |
14 |
4 |
18 |
|
ПЭ ПО |
100 |
215 |
180 |
128 |
15 |
8 |
18 |
|
ПЭ 125 |
100 |
215 |
180 |
135 |
15 |
8 |
18 |
|
ПЭ 140 |
125 |
245 |
210 |
158 |
20 |
8 |
18 |
|
ПЭ 160 |
150 |
280 |
240 |
178 |
20 |
8 |
22 |
|
ПЭ 180 |
150 |
280 |
240 |
188 |
20 |
8 |
22 |
|
ПЭ 200 |
200 |
335 |
295 |
225 |
20 |
12 |
22 |
|
ПЭ 225 |
200 |
335 |
295 |
238 |
19-20 |
12 |
22 |
|
ПЭ 225эк |
200 |
335 |
295 |
238 |
17-18,7 |
12 |
22 |
|
ПЭ 250 |
250 |
405 |
355 |
273 |
25 |
12 |
26 |
|
ПЭ 280 |
250 |
405 |
355 |
294 |
25 |
12 |
26 |
|
ПЭ 315 |
300 |
460 |
410 |
338 |
25 |
12 |
26 |
|
ПЭ 355 |
350 |
520 |
470 |
376 |
28 |
16 |
26 |
|
ПЭ 400 |
400 |
580 |
525 |
430 |
32 |
16 |
30 |
|
ПЭ 450 |
450 |
710 |
650 |
517 |
40 |
20 |
33 |
|
ПЭ 500 |
500 |
710 |
650 |
533 |
40 |
20 |
33 |
|
ПЭ 560 |
600 |
840 |
770 |
618 |
45 |
20 |
36 |
|
ПЭ 630 |
600 |
840 |
770 |
645 |
45 |
20 |
36 |
|
ПЭ 710 |
700 |
910 |
840 |
740 |
45 |
24 |
39 |
|
ПЭ 800 |
800 |
1020 |
950 |
843 |
45 |
24 |
39 |
|
ПЭ 900 |
900 |
1120 |
1050 |
847 |
50 |
28 |
39 |
|
ПЭ 1000 |
1000 |
1255 |
1170 |
1050 |
55 |
28 |
45 |
